Inicio > Motores Marathon y Lesson > Marathon XRI®-SD Severe Duty Motor, 100 HP, 3 Ph, 60 Hz, 460 V, 1800 RPM, 405TC Frame, TEFC - E066 Part #:405TTFCD6540 Catalog #:E066

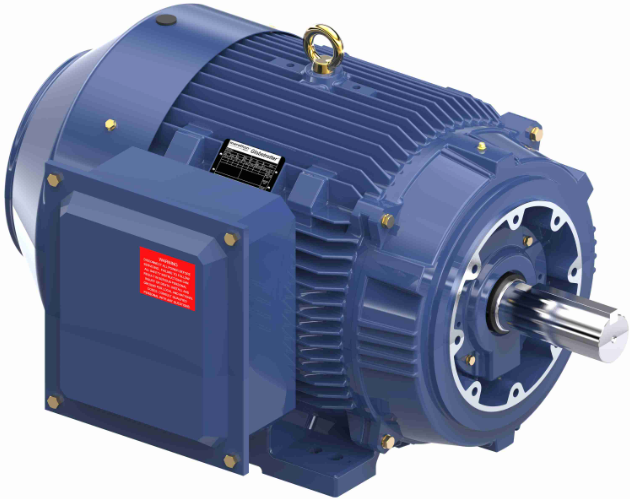

Marathon XRI®-SD Severe Duty Motor, 100 HP, 3 Ph, 60 Hz, 460 V, 1800 RPM, 405TC Frame, TEFC - E066 Part #:405TTFCD6540 Catalog #:E066

Descripción

CARACTERÍSTICAS PRINCIPALES

Cumple o supera las eficiencias NEMA Premium®

Construcción 100% de hierro fundido para mayor rigidez y reducción de vibraciones.

Caja IP55

Sistema de aislamiento MAX GUARD® Clase H

División 2 para trabajos peligrosos, zona 2, clase I, grupos A, B, C, D, código de temperatura T2B

Cumple con la norma IEEE45 USCG Marine Duty y cumple con la especificación Ford EM1 Automotive Duty

Par constante para servicio de inversor

Respiradero de bronce sinterizado con drenaje y respiradero de latón.

Tapas de cojinetes, equilibradas con precisión a 0,08”/seg.

Otras opciones según código de modelo

En stock

Se envía hoy

1 año de garantía contra defectos de fabricación.

https://www.seivarsa.com.mx/

Especificaciones de la placa de identificación

Fase: 3 Potencia de salida HP: 100 caballos de fuerza
Potencia de salida KW: 75,0 kW Voltaje: 460 voltios
Velocidad: 1785 rpm Factor de servicio: 1.15
Marco: 405TC Recinto: Totalmente cerrado, refrigerado por ventilador
Protección térmica: Sin protección Eficiencia: 95,4 %
Temperatura ambiente: 40 °C Frecuencia: 60 Hz
Actual: 113,0 A Factor de potencia: 87
Deber: Continuo Clase de aislamiento: yo
Código de diseño: B Código KVA: GRAMO
Tamaño del cojinete del extremo de transmisión: 6316 Tamaño del cojinete del extremo de transmisión Opp: 6314
UL: Listado CSA: Y
ES: Y Código IP: 55
Número de velocidades: 1 Ubicación peligrosa: DIVISIÓN 2 T2B

Especificaciones técnicas

Tipo eléctrico: Inversor de jaula de ardilla clasificado Método de inicio: Línea o inversor
Polacos: 4 Rotación: Reversible
Resistencia principal: .0555 ohmios Montaje: Base rígida
Orientación del motor: Horizontal Cojinete del extremo de transmisión: Pelota
Cojinete del extremo de transmisión opuesto: Pelota Material del marco: Hierro fundido
Tipo de eje: yo Diámetro del eje: 2,875 pulgadas
Montaje/Montaje en caja: CAPAZ F1/F2 Carga del inversor: CONSTANTE 2:1/VARIABLE 10:1

Especificaciones generales

Código postal: 722856202185 Peso: 280,00 libras
Longitud del paquete: 31,00 PULGADAS Ancho del paquete: 27,00 PULGADAS
Altura del paquete: 20,00 PULGADAS País de origen: México

Características de velocidad

Punto de curva Corriente (amperios) Actual (%) Par motor (pies-libras) Par motor (%) Velocidad (RPM) Potencia nominal (KW) Factor de potencia (%) Potencia nominal (CV)
Sin carga 36,00 32.0 0.00 0.0 1.800 0.00 5.0 100.00
2/3 580.00 514.0 643.00 218.0 1.200 0.00 0.0 100.00
Descomponer 475,00 421.0 854.00 290.0 1.715 0.00 66.0 100.00
1/3 684.00 606.0 513,00 174.0 600 0.00 0.0 100.00
Levantar 629,00 557.0 519,00 176.0 900 0.00 0.0 100.00
Rotor bloqueado 786.00 697.0 618,00 210.0 0 0.00 32.0 100.00
Carga completa 113,00 100.0 294,00 100.0 1.785 0.00 87.0 100.00

Características de carga

% de carga nominal 0 % 25 % 50 % 75 % 100 % 115 % 125 %
Corriente (amperios) 36.20 45,00 63,80 86,80 113,00 129,00 140,50
Potencia nominal (KW) 1,50 20.26 39.34 58,74 78,48 90,52 98,64
Eficiencia (%) 0.0 92.0 94.8 95.4 95.4 94.8 94.5
Factor de potencia (%) 5.2 56.8 77,5 85.0 87.0 88.2 88.0
Velocidad (RPM) 1.800 1.796 1.792 1.788 1.785 1.782 1.780
Aumento de temperatura en Florida 0.0 0.0 0.0 0.0 62.0 85.0 110.0
Par motor (pies-libras) 0.00 73.11 146,50 220.30 294,00 339,00 369,00
