Descripción

CARACTERÍSTICAS PRINCIPALES

Rodamientos de bolas, bloqueados mecánicamente en el extremo del eje

Con clasificación de 60/50 hercios, 190/380 o 380 voltios, a la siguiente potencia inferior

El motor no acepta un kit de frenos

Otras opciones según código de modelo

En stock

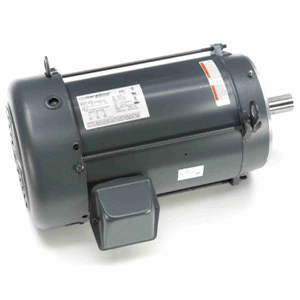

Name: Marathon XRI® General Purpose General Purpose Motor, 10 & 7.50 HP, 3 Ph, 60 & 50 Hz, 230/460 & 190/380 V, 3600 & 3000 RPM, 215TC Frame, TEFC - C206B Part #:215TTFWD16010 Catalog #:C206B
Brand: Motores Marathon y Lesson
SKU: C206B

Se envía hoy

1 año de garantía contra defectos de fabricación.

https://www.seivarsa.com.mx/

Especificaciones de la placa de identificación

Fase:	3	Potencia de salida HP:	10 y 7,50 CV
Potencia de salida KW:	7,5 y 5,6 kW	Voltaje:	230/460 y 190/380 V
Velocidad:	3525 y 2930 rpm	Factor de servicio:	1.15 y 1.15
Marco:	215TC	Recinto:	Totalmente cerrado, refrigerado por ventilador
Protección térmica:	Sin protección	Eficiencia:	90,2 y 89,5 %
Temperatura ambiente:	40 °C	Frecuencia:	60 y 50 Hz
Actual:	23,6/11,8 y 22/11 A	Factor de potencia:	87.9
Deber:	Continuo	Clase de aislamiento:	F
Código de diseño:	B	Código KVA:	yo
Tamaño del cojinete del extremo de transmisión:	6309	Tamaño del cojinete del extremo de transmisión Opp:	6206
UL:	Reconocido	CSA:	Y
ES:	Y	Código IP:	43
Número de velocidades:	1

Especificaciones técnicas

Tipo eléctrico:	Carrera de inducción en jaula de ardilla	Método de inicio:	A través de la línea
Polacos:	2	Rotación:	Reversible
Resistencia principal:	.8 ohmios	Montaje:	Redondo
Orientación del motor:	Horizontal	Cojinete del extremo de transmisión:	Pelota
Cojinete del extremo de transmisión opuesto:	Pelota	Material del marco:	Acero rolado
Tipo de eje:	yo	Longitud total:	19,46 pulgadas
Longitud del marco:	9,65 pulgadas	Diámetro del eje:	1,375 pulgadas
Extensión del eje:	3,12 pulgadas	Montaje/Montaje en caja:	Compatible con F1/F2

Especificaciones generales

Código postal:	722856050465	Peso:	110,00 libras
Longitud del paquete:	22,50 PULGADAS	Ancho del paquete:	16,81 pulgadas
Altura del paquete:	14,75 pulgadas	HTC:	8501.52.4000
País de origen:	México

Características de velocidad

Punto de curva	Corriente (amperios)	Actual (%)	Par motor (pies-libras)	Par motor (%)	Velocidad (RPM)	Potencia nominal (KW)	Factor de potencia (%)	Potencia nominal (CV)
Carga completa	11.80	100.0	14,90	100.0	3.520	0.00	0.0	10.00
Sin carga	4,50	38.0	0.00	0.0	3.600	0.00	7.3	10.00
Levantar	78,00	661.0	28,50	191.0	700	0.00	0.0	10.00
Descomponer	52,00	441.0	47.10	316.0	3.070	0.00	73.0	10.00
1/3	76,00	644.0	26.00	174.0	1.200	0.00	0.0	10.00
2/3	68,00	576.0	33.00	221.0	2.400	0.00	0.0	10.00
Rotor bloqueado	79,50	674.0	27,70	186.0	0	0.00	46.3	10.00

Características de carga

% de carga nominal	0 %	25 %	50 %	75 %	100 %	115 %	125 %	150 %
Corriente (amperios)	4.40	5.20	7.00	9.20	11.80	13.40	14.60	17,70
Potencia nominal (KW)	0,26	2.16	4.11	6.12	8.26	9.52	10.37	12.64
Eficiencia (%)	0.0	86.4	90.8	91.5	90.2	90.1	89.9	88.6
Factor de potencia (%)	7.4	52.1	73.7	83.5	87.9	89.2	89.1	89.6
Velocidad (RPM)	3.600	3.580	3.564	3.545	3.525	3.510	3.500	3.470
Aumento de temperatura en Florida	0.0	0.0	0.0	0.0	60.0	80.0	100.0	0.0
Par motor (pies-libras)	0.00	3.67	7.37	11.12	14,90	17.20	18,76	22,70
