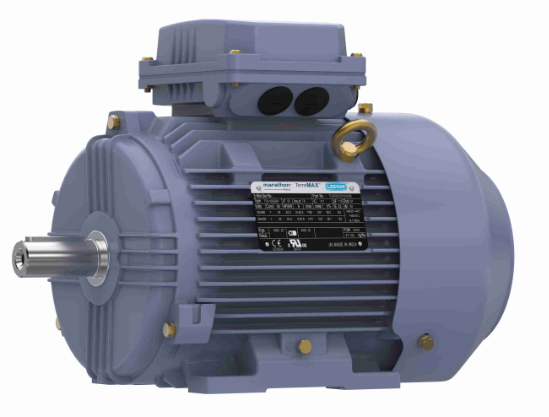

CARACTERÍSTICAS PRINCIPALES
Cumple con las normas de eficiencia IE3 europea y NEMA Premium
Construcción de marco de hierro fundido
Con nombre 60/50 Hz en el HP inmediatamente inferior
Carcasa resistente a la intemperie IP55
Arranque en estrella y en triángulo en bastidores de 160 y mayores
Rango de velocidad de par variable 10:1, par constante 10:1
Factor de servicio 1,15 en onda sinusoidal de 60 Hz, 1,0 SF o VFD
Caja de terminales con juntas de gran tamaño y montada en la parte superior
Cumple con IEEE45, IEC60092 y USCG CFR46 Marine Duty
Diseño IEC "N" con pares NEMA "B"
Otras opciones según código de modelo
En stockSe envía hoy
1 año de garantía contra defectos de fabricación.
| Fase: | 3 | Potencia de salida HP: | 5,50 y 4 caballos de fuerza |
| Potencia de salida KW: | 4,0 y 3,0 kW | Voltaje: | 230/460 y 200/400 V |
| Velocidad: | 3520 y 2940 rpm | Factor de servicio: | 1.15 y 1.15 |
| Marco: | 112 millones | Recinto: | Totalmente cerrado, refrigerado por ventilador |
| Protección térmica: | Sin protección | Eficiencia: | 89,5 y 87,1 % |
| Temperatura ambiente: | 40 °C | Frecuencia: | 60 y 50 Hz |
| Actual: | 12,4/6,2 y 11,2/5,6 A | Factor de potencia: | 91 |
| Deber: | Continuo | Clase de aislamiento: | F |
| Código de diseño: | N (CEI) | Código KVA: | Yo |
| Tamaño del cojinete del extremo de transmisión: | 6306 | Tamaño del cojinete del extremo de transmisión Opp: | 6206 |
| UL: | Reconocido | CSA: | norte |
| ES: | Y | Código IP: | 55 |
| Número de velocidades: | 1 | Clase de eficiencia: | IE3 |
| Tipo eléctrico: | Inversor de jaula de ardilla clasificado | Método de inicio: | Línea o inversor |
| Polacos: | 2 | Rotación: | Reversible |
| Resistencia principal: | 3,17 ohmios | Montaje: | B3 |
| Orientación del motor: | Horizontal | Cojinete del extremo de transmisión: | Pelota |
| Cojinete del extremo de transmisión opuesto: | Pelota | Material del marco: | Hierro fundido |
| Tipo de eje: | CEI | Diámetro del eje: | 28.000 en |
| Montaje/Montaje en caja: | F3 | Carga del inversor: | CONSTANTE 2:1/VARIABLE 10:1 |
| Código postal: | 722856175953 | Peso: | 121,28 libras |
| Longitud del paquete: | 17,00 PULGADAS | Ancho del paquete: | 11.00 PULGADAS |
| Altura del paquete: | 17,00 PULGADAS | País de origen: | India |
| Punto de curva | Corriente (amperios) | Actual (%) | Par motor (pies-libras) | Par motor (%) | Velocidad (RPM) | Potencia nominal (KW) | Factor de potencia (%) | Potencia nominal (CV) |
| 2/3 | 46,90 | 756.0 | 15.12 | 184.0 | 2.400 | 21.82 | 0.0 | 5,50 |
| Carga completa | 6.20 | 100.0 | 8.20 | 100.0 | 3.520 | 4.47 | 90.3 | 5,50 |
| Sin carga | 2.10 | 34.0 | 0.00 | 0.0 | 3.600 | 0,18 | 10.0 | 5,50 |
| Rotor bloqueado | 55.10 | 889.0 | 17,79 | 217.0 | 0 | 25,67 | 63.4 | 5,50 |
| Descomponer | 33.00 | 532.0 | 27,85 | 340.0 | 2.902 | 52.36 | 83.2 | 5,50 |
| Levantar | 52,40 | 845.0 | 16,90 | 206.0 | 1.200 | 24.39 | 0.0 | 5,50 |
| 1/3 | 52,40 | 845.0 | 16,90 | 206.0 | 1.200 | 24.39 | 0.0 | 5,50 |
| % de carga nominal | 0 % | 25 % | 50 % | 75 % | 100 % | 115 % | 125 % |
| Corriente (amperios) | 2.10 | 2.60 | 3.60 | 4,90 | 6.20 | 7.20 | 7,90 |
| Potencia nominal (KW) | 0,18 | 1.22 | 2.30 | 3.42 | 4.47 | 5.32 | 5.82 |
| Eficiencia (%) | 0.0 | 84.1 | 89.2 | 89,5 | 89,5 | 88.7 | 88.1 |
| Factor de potencia (%) | 11.0 | 58.0 | 80.0 | 87.0 | 91.0 | 92.0 | 93.0 |
| Velocidad (RPM) | 3.598 | 3.581 | 3.562 | 3.543 | 3.520 | 3.508 | 3.499 |
| Aumento de temperatura en Florida | 0.0 | 0.0 | 0.0 | 0.0 | 80.0 | 0.0 | 0.0 |
| Par motor (pies-libras) | 0.00 | 2.00 | 4.00 | 6.10 | 8.20 | 9,50 | 10.30 |
