Descripción

CARACTERÍSTICAS PRINCIPALES

Diseñado para reemplazar PMDC cuando se usa con un VFD.

Aislamiento clase H con cable magnético resistente a corona CR200.

Caja de conductos montada en la parte superior como la que se encuentra en los motores PMDC.

Elimina el mantenimiento de escobillas y conmutadores.

Otras opciones según código de modelo

En stock

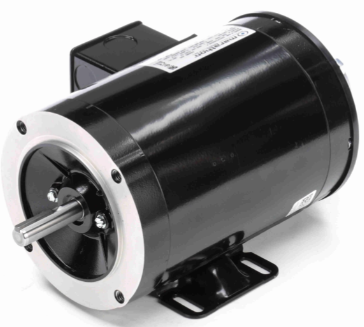

Name: Marathon microMAX™ Plus Inverter Duty Encoder Motor, 0.50 HP, 3 Ph, 60 Hz, 230/460 V, 1800 RPM, 56C Frame, TENV - Y280 Part #:056H17T15526 Catalog #:Y280
Brand: Motores Marathon y Lesson
SKU: Y280

Se envía hoy

1 año de garantía contra defectos de fabricación.

https://www.seivarsa.com.mx/

Especificaciones de la placa de identificación

Fase:	3	Potencia de salida HP:	0,50 caballos de fuerza
Potencia de salida KW:	0,37 kW	Voltaje:	230/460 V
Velocidad:	1725 rpm	Factor de servicio:	1
Marco:	56C	Recinto:	Totalmente cerrado sin ventilación
Protección térmica:	Sin protección	Eficiencia:	80 %
Temperatura ambiente:	40 °C	Frecuencia:	60 Hz
Actual:	1,6/0,80 A	Factor de potencia:	72
Deber:	Continuo	Clase de aislamiento:	yo
Código de diseño:	INV	Código KVA:	yo
Tamaño del cojinete del extremo de transmisión:	6203	Tamaño del cojinete del extremo de transmisión Opp:	6203
UL:	Reconocido	CSA:	Y
ES:	Y	Código IP:	43
Número de velocidades:	1

Especificaciones técnicas

Tipo eléctrico:	Servicio del inversor de jaula de ardilla	Método de inicio:	Solo inversor
Polacos:	4	Rotación:	Reversible
Resistencia principal:	36,2 ohmios	Montaje:	Base atornillable
Orientación del motor:	Horizontal	Cojinete del extremo de transmisión:	Pelota
Cojinete del extremo de transmisión opuesto:	Pelota	Material del marco:	Acero rolado
Tipo de eje:	NEMA 56	Longitud total:	13,74 pulgadas
Longitud del marco:	7,06 pulgadas	Diámetro del eje:	0,625 pulgadas
Extensión del eje:	2,06 pulgadas	Montaje/Montaje en caja:	SOLO F1
Carga del inversor:	CONSTANTE 1000:1

Especificaciones generales

Código postal:	722856024541	Peso:	29,00 libras
Longitud del paquete:	19,69 pulgadas	Ancho del paquete:	12,62 PULGADAS
Altura del paquete:	12,31 PULGADAS	HTC:	8501.51.4040
País de origen:	México

Características de velocidad

Punto de curva	Corriente (amperios)	Actual (%)	Par motor (pies-libras)	Par motor (%)	Velocidad (RPM)	Potencia nominal (KW)	Factor de potencia (%)	Potencia nominal (CV)
1/3	5.30	663.0	3,90	257.0	500			0,50
Sin carga	0,52	65.0	0.00	0.0	1.800			0,50
Carga completa	0,80	100.0	1.52	100.0	1.735			0,50
Descomponer	3,50	438.0	5.80	382.0	1.330		84.0	0,50
2/3	4.80	600.0	4.80	316.0	1.100			0,50
Levantar	5.00	625.0	4.20	276.0	800			0,50
Rotor bloqueado	5.60	700.0	4.60	303.0	0		69,5	0,50

Características de carga

% de carga nominal	0 %	25 %	50 %	75 %	100 %	115 %	125 %	150 %	200 %
Corriente (amperios)	0,52	0,55	0,60	0,70	0,80	0,95	1.00	1.10	1,50
Potencia nominal (KW)	0,05	0,15	0,25	0,35	0,45	0,53	0,60	0,70	1.00
Eficiencia (%)	0.0	63.5	75.0	78,5	80.0	80.1	79,5	78,5	75,5
Factor de potencia (%)	11.0	33.5	50,5	63.0	72.0	71,5	77.0	81.0	85.0
Velocidad (RPM)	1.800	1.785	1.775	1.760	1.735	1.735	1.725	1.710	1.665
Aumento de temperatura en Florida	0.0	0.0	0.0	0.0	55.0	0.0	0.0	0.0	0.0
Par motor (pies-libras)	0.00	0,37	0,75	1.10	1.52	1,70	1,90	2.30	3.20
