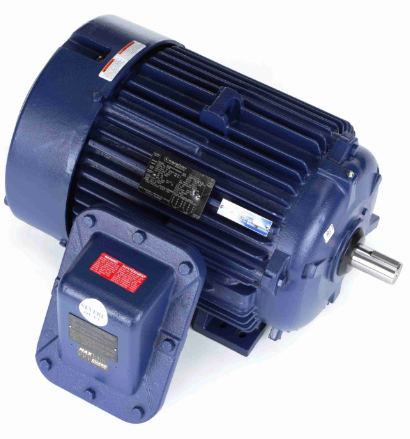

CARACTERÍSTICAS PRINCIPALES
Cumple con la eficiencia NEMA Premium®
Sistema de aislamiento MAX GUARD® Clase F
Construcción 100 % de hierro fundido de calidad Blue Chip® para mayor rigidez y reducción de vibraciones
Pintura epoxica interior y exterior
Equilibrado con precisión a 0,08”/seg, tubos de grasa extendidos
Termostatos normalmente cerrados (deben estar conectados al circuito de control)
Cumple con el código de temperatura T3B, deflector de eje, con placa de identificación de 60/50 Hz, 190/380 voltios, en el HP inmediatamente inferior
Otras opciones según código de modelo
En stockSe envía hoy
1 año de garantía contra defectos de fabricación.
| Fase: | 3 | Potencia de salida HP: | 30 caballos de fuerza |
| Potencia de salida KW: | 22,4 kW | Voltaje: | 230/460 V |
| Velocidad: | 3555 rpm | Factor de servicio: | 1.15 |
| Marco: | 286TS | Recinto: | A prueba de explosiones, enfriado por ventilador |
| Protección térmica: | Termostato | Eficiencia: | 93 % |
| Temperatura ambiente: | 40 °C | Frecuencia: | 60 Hz |
| Actual: | 67,0/33,5 A | Factor de potencia: | 89,5 |
| Deber: | Continuo | Clase de aislamiento: | F |
| Código de diseño: | B | Código KVA: | GRAMO |
| Tamaño del cojinete del extremo de transmisión: | 6311 | Tamaño del cojinete del extremo de transmisión Opp: | 6210 |
| UL: | Certificado por UL y CSA | CSA: | Y |
| ES: | norte | Código IP: | 54 |
| Número de velocidades: | 1 | Ubicación peligrosa: | A PRUEBA DE EXPLOSIÓN CL I GR C&D CL II GR F&G T3B |
| Tipo eléctrico: | Inversor de jaula de ardilla clasificado | Método de inicio: | Línea o inversor |
| Polacos: | 2 | Rotación: | Reversible |
| Resistencia principal: | .3 ohmios | Montaje: | Base rígida |
| Orientación del motor: | Horizontal | Cojinete del extremo de transmisión: | Pelota |
| Cojinete del extremo de transmisión opuesto: | Pelota | Material del marco: | Hierro fundido |
| Tipo de eje: | TS | Longitud total: | 26,47 pulgadas |
| Longitud del marco: | 14,25 pulgadas | Diámetro del eje: | 1,625 pulgadas |
| Extensión del eje: | 3,44 pulgadas | Montaje/Montaje en caja: | SOLO F1 |
| Carga del inversor: | CONSTANTE 10:1 |
| Código postal: | 722856023520 | Peso: | 487,00 libras |
| Longitud del paquete: | 37,88 pulgadas | Ancho del paquete: | 31,88 pulgadas |
| Altura del paquete: | 20,01 pulgadas | HTC: | 8501.52.8040 |
| País de origen: | Estados Unidos de América |
| Punto de curva | Corriente (amperios) | Actual (%) | Par motor (pies-libras) | Par motor (%) | Velocidad (RPM) | Potencia nominal (KW) | Factor de potencia (%) | Potencia nominal (CV) |
| Carga completa | 33,50 | 100.0 | 44,50 | 100.0 | 3.555 | 89,5 | 30.00 | |
| Descomponer | 138,00 | 412.0 | 123,00 | 275.0 | 3.400 | 71.0 | 30.00 | |
| Levantar | 195,00 | 583.0 | 56,00 | 120.0 | 1.800 | 30.00 | ||
| 1/3 | 205,00 | 615.0 | 56,00 | 120.0 | 1.200 | 30.00 | ||
| Sin carga | 9,50 | 28.0 | 0.00 | 0.0 | 3.600 | 6.5 | 30.00 | |
| 2/3 | 185,00 | 550.0 | 60,00 | 127.0 | 2.400 | 30.00 | ||
| Rotor bloqueado | 217,00 | 648.0 | 63,00 | 142.0 | 0 | 32.0 | 30.00 |
| % de carga nominal | 0 % | 25 % | 50 % | 75 % | 100 % | 115 % | 125 % |
| Corriente (amperios) | 9,50 | 12,70 | 18,50 | 26.00 | 33,50 | 38,50 | 42,00 |
| Potencia nominal (KW) | 0,90 | 6.30 | 12.10 | 18.00 | 24.00 | 28.00 | 30,50 |
| Eficiencia (%) | 0.0 | 89,5 | 93.0 | 93.6 | 93.0 | 93.0 | 92.4 |
| Factor de potencia (%) | 6.5 | 61,5 | 81.0 | 87.0 | 89,5 | 90.0 | 90,5 |
| Velocidad (RPM) | 3.600 | 3.590 | 3.578 | 3.565 | 3.555 | 3.547 | 3.542 |
| Aumento de temperatura en Florida | 0.0 | 0.0 | 0.0 | 0.0 | 65.0 | 85.0 | 0.0 |
| Par motor (pies-libras) | 0.00 | 11.00 | 22.00 | 33.00 | 44,50 | 51,00 | 56,00 |
