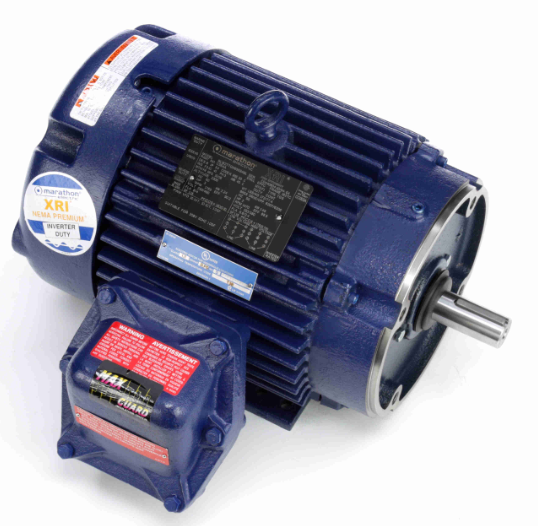

CARACTERÍSTICAS PRINCIPALES
Cumple con la norma de eficiencia NEMA Premium®; Construcción del marco: acero laminado en marco 56C. Hierro fundido 143TC-256TC
Con clasificación de 60/50 hercios, 190/380 o 380 voltios a la siguiente potencia inferior
Protección térmica: 56 °C, sobrecarga automática, 143 TC-256 TC, T-Stats; Clase/grupo: 56, clase I, grupos C y D, 143-256 TC, clase I, grupo D
Código de temperatura: 56, clase II, grupos F y G, 143-256TC, clase II, grupos F y G
Caja de conexiones: Marco 56-T3B; Factor de servicio 143-256TC-T3B: Marco 56-Enviado suelto; 143-256TC-Instalado
Expediente UL n.° E12044 y expediente CSA n.° LR47504
Listado por UL® y certificado por CSA y con marca CE®
Otras opciones según código de modelo
En stockSe envía hoy
1 año de garantía contra defectos de fabricación.
| Fase: | 3 | Potencia de salida HP: | 3 y 2 caballos de fuerza |
| Potencia de salida KW: | 2,2 y 1,5 kW | Voltaje: | 230/460 y 190/380 V |
| Velocidad: | 1762 y 1468 rpm | Factor de servicio: | 1.0 y 1.0 |
| Marco: | 182TC | Recinto: | A prueba de explosiones, enfriado por ventilador |
| Protección térmica: | Termostato | Eficiencia: | 89,5 y 85,5 % |
| Temperatura ambiente: | 50 °C | Frecuencia: | 60 y 50 Hz |
| Actual: | 8/4 y 6,8/3,4 A | Factor de potencia: | 78 |
| Deber: | Continuo | Clase de aislamiento: | F |
| Código de diseño: | B | Código KVA: | K |
| Tamaño del cojinete del extremo de transmisión: | 6207 | Tamaño del cojinete del extremo de transmisión Opp: | 6206 |
| UL: | Certificado por UL y CSA | CSA: | Y |
| ES: | norte | Código IP: | 54 |
| Número de velocidades: | 1 | Ubicación peligrosa: | DIV 1 A PRUEBA DE EXPERIENCIA CL I GR CD CL II GR FG T3C |
| Tipo eléctrico: | Inversor de jaula de ardilla clasificado | Método de inicio: | Línea o inversor |
| Polacos: | 4 | Rotación: | Reversible |
| Resistencia principal: | 4,15 ohmios | Montaje: | Base rígida |
| Orientación del motor: | Horizontal | Cojinete del extremo de transmisión: | Pelota |
| Cojinete del extremo de transmisión opuesto: | Pelota | Material del marco: | Hierro fundido |
| Tipo de eje: | yo | Diámetro del eje: | 1,125 pulgadas |
| Montaje/Montaje en caja: | SOLO F1 | Carga del inversor: | CONSTANTE 10:1 |
| Código postal: | 722856213358 | Peso: | 145,00 libras |
| Longitud del paquete: | 20,00 PULGADAS | Ancho del paquete: | 19.00 PULGADAS |
| Altura del paquete: | 16,00 PULGADAS | País de origen: | México |
| Punto de curva | Corriente (amperios) | Actual (%) | Par motor (pies-libras) | Par motor (%) | Velocidad (RPM) | Potencia nominal (KW) | Factor de potencia (%) | Potencia nominal (CV) |
| Rotor bloqueado | 32.00 | 800.0 | 22.00 | 245.0 | 0 | 0.00 | 48.0 | 3.00 |
| Carga completa | 4.00 | 100.0 | 9.00 | 100.0 | 1.762 | 0.00 | 78.0 | 3.00 |
| 1/3 | 30.00 | 750.0 | 17.00 | 189.0 | 600 | 0.00 | 0.0 | 3.00 |
| 2/3 | 26.00 | 650.0 | 20.00 | 222.0 | 1.200 | 0.00 | 0.0 | 3.00 |
| Levantar | 28.00 | 700.0 | 17.00 | 189.0 | 900 | 0.00 | 0.0 | 3.00 |
| Sin carga | 2.30 | 58.0 | 0.00 | 0.0 | 1.800 | 0.00 | 7.0 | 3.00 |
| Descomponer | 18.00 | 450.0 | 30.00 | 330.0 | 1.675 | 0.00 | 72.0 | 3.00 |
| % de carga nominal | 0 % | 25 % | 50 % | 75 % | 100 % | 115 % | 125 % |
| Corriente (amperios) | 2.30 | 2.40 | 2.80 | 3.40 | 4.00 | 4,50 | 4.80 |
| Potencia nominal (KW) | 0,19 | 0,77 | 1.35 | 1,96 | 2,59 | 2,98 | 3.25 |
| Eficiencia (%) | 0.0 | 79,5 | 86,5 | 88,5 | 89,5 | 89,5 | 88,5 |
| Factor de potencia (%) | 7.0 | 37.0 | 57.0 | 70.0 | 78.0 | 80.0 | 82.0 |
| Velocidad (RPM) | 1.800 | 1.790 | 1.782 | 1.772 | 1.762 | 1.758 | 1.755 |
| Aumento de temperatura en Florida | 0.0 | 0.0 | 0.0 | 0.0 | 45.0 | 60.0 | 75.0 |
| Par motor (pies-libras) | 0.00 | 2.20 | 4.40 | 6.70 | 9.00 | 10.30 | 11.20 |
