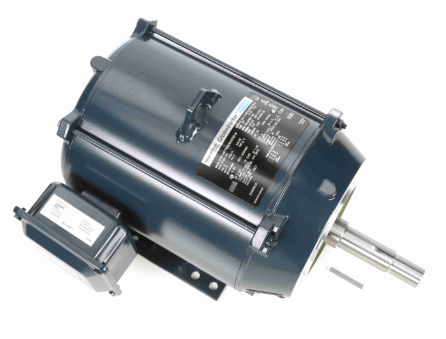

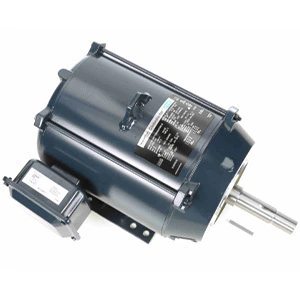

CARACTERÍSTICAS PRINCIPALES
Cumple o supera la norma de eficiencia NEMA Premium®. El modelo cumple con la norma EISA2007.
Servicio de inversor 20:1 Par variable
Con certificación 60/50 hercios, 190/380 voltios en el HP inmediatamente inferior
Marco de acero con aislamiento de clase F
Montaje estándar F1, reversible a F2. Orificios de montaje en bastidor doble.
El marco JM tiene una base rígida, cubierta antigoteo no incluida.
Dimensiones del eje de la bomba NEMA JM
Factor de servicio de 1,15 en onda sinusoidal, factor de servicio de 1,0 en potencia IGBT
Reconocido por UL, certificado por CSA y con marca CE
Otras opciones según código de modelo
En stockSe envía hoy
1 año de garantía contra defectos de fabricación.
| Fase: | 3 | Potencia de salida HP: | 7,50 y 5 caballos |
| Potencia de salida KW: | 5,6 y 3,7 kW | Voltaje: | 230/460 y 190/380 V |
| Velocidad: | 3510 y 2920 rpm | Factor de servicio: | 1.15 y 1.15 |
| Marco: | 184JM | Recinto: | A prueba de goteos |
| Protección térmica: | Sin protección | Eficiencia: | 88,5 y 87,5 % |
| Temperatura ambiente: | 40 °C | Frecuencia: | 60 y 50 Hz |
| Actual: | 18,4/9,2 y 16,4/8,2 A | Factor de potencia: | 86 |
| Deber: | Continuo | Clase de aislamiento: | F |
| Código de diseño: | A | Código KVA: | Yo |
| Tamaño del cojinete del extremo de transmisión: | 6307 | Tamaño del cojinete del extremo de transmisión Opp: | 6205 |
| UL: | Reconocido | CSA: | Y |
| ES: | Y | Código IP: | 22 |
| Número de velocidades: | 1 |
| Tipo eléctrico: | Inversor de jaula de ardilla clasificado | Método de inicio: | Línea o inversor |
| Polacos: | 2 | Rotación: | Reversible |
| Resistencia principal: | 2,455 ohmios | Montaje: | Base rígida |
| Orientación del motor: | Horizontal | Cojinete del extremo de transmisión: | Pelota |
| Cojinete del extremo de transmisión opuesto: | Pelota | Material del marco: | Acero rolado |
| Tipo de eje: | JM | Diámetro del eje: | 1,250 pulgadas |
| Montaje/Montaje en caja: | CAPAZ F1/F2 | Carga del inversor: | Variable 10:1 |
| Código EAN: 4250 ... | 722856068880 | Peso: | 66,00 libras |
| Longitud del paquete: | 18,64 pulgadas | Ancho del paquete: | 14,37 PULGADAS |
| Altura del paquete: | 12,83 pulgadas | País de origen: | México |
| Punto de curva | Corriente (amperios) | Actual (%) | Par motor (pies-libras) | Par motor (%) | Velocidad (RPM) | Potencia nominal (KW) | Factor de potencia (%) | Potencia nominal (CV) |
| Descomponer | 40,00 | 395.0 | 34.00 | 300.0 | 2.925 | 78.0 | 7,50 | |
| Carga completa | 9.20 | 100.0 | 11.20 | 100.0 | 3.510 | 86.0 | 7,50 | |
| Rotor bloqueado | 66,00 | 675.0 | 23.00 | 205.0 | 0 | 59.0 | 7,50 | |
| Sin carga | 4.30 | 37.0 | 0.00 | 0.0 | 3.600 | 9.0 | 7,50 | |
| Levantar | 60,00 | 540.0 | 18.00 | 162.0 | 1.800 | 7,50 | ||
| 1/3 | 64.00 | 585.0 | 18,50 | 160.0 | 1.200 | 7,50 | ||
| 2/3 | 55,00 | 485.0 | 22,50 | 205.0 | 2.400 | 7,50 |
| % de carga nominal | 0 % | 25 % | 50 % | 75 % | 100 % | 115 % | 125 % |
| Corriente (amperios) | 4.30 | 4.80 | 5.80 | 7.40 | 9.20 | 10,50 | 11.40 |
| Potencia nominal (KW) | 0,30 | 1,70 | 3.20 | 4.60 | 6.30 | 7.30 | 8.00 |
| Eficiencia (%) | 0.0 | 81.5 | 87,5 | 88,5 | 88,5 | 87,5 | 86,5 |
| Factor de potencia (%) | 8.0 | 46.0 | 68.0 | 80.0 | 86.0 | 88.0 | 88,5 |
| Velocidad (RPM) | 3.600 | 3.575 | 3.555 | 3.535 | 3.510 | 3.495 | 3.485 |
| Aumento de temperatura en Florida | 0.0 | 0.0 | 0.0 | 0.0 | 50.0 | 70.0 | 85.0 |
| Par motor (pies-libras) | 0.00 | 2,75 | 5,50 | 8.40 | 11.20 | 13.00 | 14.20 |
