Descripción

CARACTERÍSTICAS PRINCIPALES

El protector térmico de reinicio automático evita el sobrecalentamiento.

El sistema de aislamiento patentado MAXGuard® ofrece una protección superior para su uso con un variador de frecuencia.

Los cojinetes lubricados permanentemente y con doble sellado prolongan la vida útil del motor.

La temperatura ambiente de hasta 70 °C permite un funcionamiento constante en una variedad de entornos y aplicaciones.

Montaje vertical/horizontal para una correcta colocación del ventilador dentro del flujo de aire.

Otras opciones según código de modelo

En stock

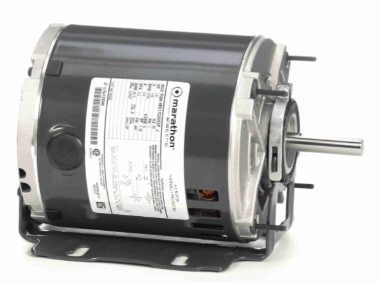

Name: Marathon Fan and Blower Motor, 0.17 HP, 1 Ph, 60 Hz, 115 V, 1800 RPM, 48Y Frame, DP - B322 Part #:048S17D2053 Catalog #:B322
Brand: Motores Marathon y Lesson
SKU: B322

Se envía hoy

1 año de garantía contra defectos de fabricación.

https://www.seivarsa.com.mx/

Especificaciones de la placa de identificación

Fase:	1	Potencia de salida HP:	0,17 caballos de fuerza
Potencia de salida KW:	0,13 kW	Voltaje:	115 voltios
Velocidad:	1725 rpm	Factor de servicio:	1.35
Marco:	48 años	Recinto:	A prueba de goteos
Protección térmica:	Automático	Eficiencia:	55 %
Temperatura ambiente:	40 °C	Frecuencia:	60 Hz
Actual:	3,6 A	Factor de potencia:	32.1
Deber:	Continuo	Clase de aislamiento:	B
Código de diseño:	SIN CÓDIGO DE DISEÑO	Código KVA:	S
Tamaño del cojinete del extremo de transmisión:	6203	Tamaño del cojinete del extremo de transmisión Opp:	6203
UL:	Reconocido	CSA:	Y
ES:	Y	Código IP:	22
Número de velocidades:	1

Especificaciones técnicas

Tipo eléctrico:	Fase dividida	Método de inicio:	A través de la línea
Polacos:	4	Rotación:	Selectivo en sentido antihorario
Resistencia principal:	18 ohmios	Montaje:	Base resistente - Pernos extendidos
Orientación del motor:	Horizontal	Cojinete del extremo de transmisión:	Pelota
Cojinete del extremo de transmisión opuesto:	Pelota	Material del marco:	Acero rolado
Tipo de eje:	Extensión especial única	Longitud total:	9,32 pulgadas
Diámetro del eje:	0,500 pulgadas	Extensión del eje:	1,88 pulgadas
Montaje/Montaje en caja:	SOLO F1

Especificaciones generales

Código EAN: 4250 ...	722856039361	Peso:	13,00 libras
Longitud del paquete:	11,06 PULGADAS	Ancho del paquete:	6,75 PULGADAS
Altura del paquete:	6,62 PULGADAS	HTC:	8501.40.4040
País de origen:	México

Características de velocidad

Punto de curva	Corriente (amperios)	Actual (%)	Par motor (pies-libras)	Par motor (%)	Velocidad (RPM)	Potencia nominal (KW)	Factor de potencia (%)	Potencia nominal (CV)
Sin carga	1.57	87.0	0.00	0.0	1.800	0,08	22.9	0,17
Levantar	11,85	658.0	18.71	229.0	114	2.38	87,5	0,17
Rotor bloqueado	11.66	648.0	17,72	217.0	0	2.36	87.9	0,17
Descomponer	3,97	221.0	22,65	277.0	1.400	0,75	82.2	0,17
Carga completa	1,80	100.0	8.18	100.0	1.724	0,24	56.8	0,17

Características de carga

% de carga nominal	0 %	25 %	50 %	75 %	100 %	115 %	125 %	135 %	150 %	175 %	200 %
Corriente (amperios)	3.14	3.14	3.22	3.38	3.58	3.70	3.82	3,96	4.18	4.60	5.18
Potencia nominal (KW)	0,08	0,12	0,15	0,19	0,23	0,26	0,27	0,29	0,32	0,38	0,45
Eficiencia (%)	0.0	27.0	41.0	50.0	55.0	56.0	57.0	57.0	58.0	57.0	55.0
Factor de potencia (%)	22.9	32.0	40.5	48,5	55,5	60.0	62.0	64,5	67,5	72.0	76.0
Velocidad (RPM)	1.795	1.775	1.760	1.744	1.727	1.714	1.707	1.695	1.685	1.656	1.619
Aumento de temperatura en Florida	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
Par motor (pies-libras)	0.00	2.02	4.00	6.10	8.19	9.41	10.31	11.18	12.54	14,85	17.35
