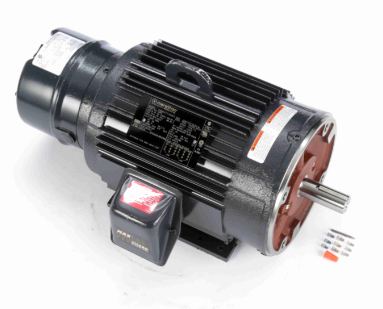

CARACTERÍSTICAS PRINCIPALES
El freno tiene un ajuste de desgaste manual de hasta 25 lb-ft. para una mayor vida útil de las pastillas.
Frenos Stearns, serie 56 hasta 25 Lb-Ft, serie 87 por encima de 35 Lb-Ft y mayores
Cables de freno enrutados a través de la caja de conductos del motor (solo TENV)
Montaje universal hasta 15 Lb-Ft, C406 tiene resortes verticales incluidos, para frenos más grandes, consulte la sección de modificaciones
Alambre magnético resistente a la corona CR200 (el motor puede funcionar con un par variable de 10:1 y un par constante de 2:1)
Totalmente cerrado, sin ventilación.
Construcción de marco de aluminio
Aislamiento clase F
Otras opciones según código de modelo
En stockSe envía hoy
1 año de garantía contra defectos de fabricación.
| Fase: | 3 | Potencia de salida HP: | 5 y 3 caballos de fuerza |
| Potencia de salida KW: | 3,7 y 2,2 kW | Voltaje: | 230/460 y 190/380 V |
| Velocidad: | 1755 y 1465 rpm | Factor de servicio: | 1.0 y 1.0 |
| Marco: | 184TC | Recinto: | Totalmente cerrado sin ventilación |
| Protección térmica: | Sin protección | Eficiencia: | 90,2 y 90,2 % |
| Temperatura ambiente: | 40 °C | Frecuencia: | 60 y 50 Hz |
| Actual: | 12,4/6,2 y 9,6/4,8 A | Factor de potencia: | 83.5 |
| Deber: | Continuo | Clase de aislamiento: | F |
| Código de diseño: | B | Código KVA: | Yo |
| Tamaño del cojinete del extremo de transmisión: | 6207 | Tamaño del cojinete del extremo de transmisión Opp: | 6206 |
| UL: | Reconocido | CSA: | Y |
| ES: | Y | Código IP: | 43 |
| Número de velocidades: | 1 |
| Tipo eléctrico: | Carrera de inducción en jaula de ardilla | Método de inicio: | A través de la línea |
| Polacos: | 4 | Rotación: | Reversible |
| Resistencia principal: | 2,62 ohmios | Montaje: | Base rígida |
| Orientación del motor: | Horizontal | Cojinete del extremo de transmisión: | Pelota |
| Cojinete del extremo de transmisión opuesto: | Pelota | Material del marco: | Aluminio |
| Tipo de eje: | yo | Longitud total: | 20,68 pulgadas |
| Longitud del marco: | 8,20 pulgadas | Diámetro del eje: | 1,125 pulgadas |
| Extensión del eje: | 2,62 pulgadas | Montaje/Montaje en caja: | CAPAZ F1/F2 |
| Código EAN: 4250 ... | 722856027641 | Peso: | 115,00 libras |
| Longitud del paquete: | 22,50 PULGADAS | Ancho del paquete: | 16,81 pulgadas |
| Altura del paquete: | 14,00 PULGADAS | HTC: | 8501.52.4000 |
| País de origen: | Estados Unidos de América |
| Punto de curva | Corriente (amperios) | Actual (%) | Par motor (pies-libras) | Par motor (%) | Velocidad (RPM) | Potencia nominal (KW) | Factor de potencia (%) | Potencia nominal (CV) |
| Carga completa | 6.20 | 100.0 | 15.00 | 100.0 | 1.755 | 5.00 | ||
| 2/3 | 38,00 | 613.0 | 37,00 | 247.0 | 1.000 | 5.00 | ||
| 1/3 | 45,00 | 726.0 | 30.00 | 200.0 | 500 | 5.00 | ||
| Levantar | 42,00 | 677.0 | 32.00 | 213.0 | 750 | 5.00 | ||
| Sin carga | 2.80 | 45.0 | 0.00 | 0.0 | 1.800 | 5.00 | ||
| Descomponer | 25,00 | 403.0 | 45,00 | 300.0 | 1.500 | 74.0 | 5.00 | |
| Rotor bloqueado | 46,00 | 742.0 | 34,50 | 230.0 | 0 | 48.0 | 5.00 |
| % de carga nominal | 0 % | 25 % | 50 % | 75 % | 100 % | 115 % | 125 % |
| Corriente (amperios) | 2.80 | 3.00 | 3.80 | 5.00 | 6.20 | 7.00 | 7,70 |
| Potencia nominal (KW) | 0,15 | 1.10 | 2.10 | 3.10 | 4.20 | 4.80 | 5.20 |
| Eficiencia (%) | 0.0 | 85,5 | 90.2 | 90.2 | 90.2 | 90.2 | 89,5 |
| Factor de potencia (%) | 6.5 | 47.0 | 70.0 | 78,5 | 83.5 | 84.0 | 85.0 |
| Velocidad (RPM) | 1.800 | 1.790 | 1.780 | 1.765 | 1.755 | 1.750 | 1.745 |
| Aumento de temperatura en Florida | 0.0 | 0.0 | 0.0 | 0.0 | 96.0 | 0.0 | 0.0 |
| Par motor (pies-libras) | 0.00 | 3.70 | 7.40 | 11,50 | 15.00 | 17.20 | 18,80 |
