Descripción

CARACTERÍSTICAS PRINCIPALES

Sistema de aislamiento MAX GUARD® Clase F

Operación de par constante desde 0 hasta la velocidad base en el accionamiento vectorial

Operación a potencia constante hasta el doble de RPM base

Optimizado para funcionamiento con inversor IGBT (diseño NEMA A)

Termostatos normalmente cerrados (uno por fase, Clase F)

Aceptará el codificador a través de Mod Central (consulte el mod 24 para el montaje del codificador)

Frenos Stearns, serie 87

Incluye freno de disco NEMA 2 autoajustable con resorte con clasificación de 140 % (el voltaje de la bobina del freno coincide con el motor)

Otras opciones según código de modelo

En stock

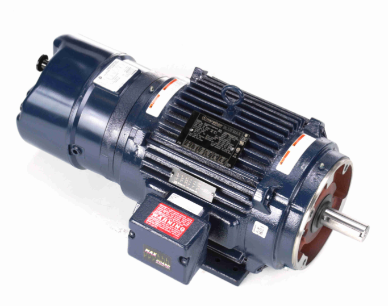

Name: Marathon Blue Max® Inverter Duty Brake Motor, 7.50 HP, 3 Ph, 60 Hz, 230/460 V, 1800 RPM, 213TC Frame, TENV - Y990 Part #:213THTS8071 Catalog #:Y990
Brand: danfoss
SKU: Y990

Se envía hoy

1 año de garantía contra defectos de fabricación.

https://www.seivarsa.com.mx/

Especificaciones de la placa de identificación

Fase:	3	Potencia de salida HP:	7,50 caballos de fuerza
Potencia de salida KW:	5,6 kW	Voltaje:	230/460 V
Velocidad:	1775 rpm	Factor de servicio:	1
Marco:	213TC	Recinto:	Totalmente cerrado sin ventilación
Protección térmica:	Termostato	Eficiencia:	90,2 %
Temperatura ambiente:	40 °C	Frecuencia:	60 Hz
Actual:	21,0/10,5 A	Factor de potencia:	75
Deber:	Continuo	Clase de aislamiento:	F
Código de diseño:	INV	Código KVA:	yo
Tamaño del cojinete del extremo de transmisión:	6309	Tamaño del cojinete del extremo de transmisión Opp:	6307
UL:	Reconocido	CSA:	Y
ES:	Y	Código IP:	43
Número de velocidades:	1

Especificaciones técnicas

Tipo eléctrico:	Servicio del inversor de jaula de ardilla	Método de inicio:	Solo inversor
Polacos:	4	Rotación:	Reversible
Resistencia principal:	3,25 ohmios	Montaje:	Base rígida
Orientación del motor:	Horizontal	Cojinete del extremo de transmisión:	Pelota
Cojinete del extremo de transmisión opuesto:	Pelota	Material del marco:	Hierro fundido
Tipo de eje:	yo	Longitud total:	27,58 pulgadas
Longitud del marco:	8,75 pulgadas	Diámetro del eje:	1,375 pulgadas
Extensión del eje:	3,12/1,46 pulgadas	Montaje/Montaje en caja:	CAPAZ F1/F2
Carga del inversor:	CONSTANTE 2000:1

Especificaciones generales

Código EAN: 4250 ...	722856025661	Peso:	256,00 libras
Longitud del paquete:	31,25 PULGADAS	Ancho del paquete:	22,25 PULGADAS
Altura del paquete:	18,00 PULGADAS	País de origen:	Estados Unidos de América

Características de velocidad

Punto de curva	Corriente (amperios)	Actual (%)	Par motor (pies-libras)	Par motor (%)	Velocidad (RPM)	Potencia nominal (KW)	Factor de potencia (%)	Potencia nominal (CV)
1/3	89,00	848.0	72,00	324.0	600			7,50
Levantar	85,00	810.0	75,00	338.0	900			7,50
Rotor bloqueado	91.00	867.0	80.00	360.0	0		44.5	7,50
Sin carga	5.80	55.0	0.00	0.0	1.800		6.5	7,50
Carga completa	10,50	100.0	22.20	100.0	1.775		75.0	7,50
2/3	80.00	762.0	82.00	369.0	1.200			7,50
Descomponer	53,00	505.0	88.00	423.0	1,575		70.0	7,50

Características de carga

% de carga nominal	0 %	25 %	50 %	75 %	100 %	110 %	125 %	150 %	200 %
Corriente (amperios)	5.80	6.20	7.20	8,50	10,50	11.20	12,50	14,50	18,50
Potencia nominal (KW)	0,50	1,80	3.20	4.60	6.20	0.00	7,70	9.30	12,50
Eficiencia (%)	0.0	81.5	88,5	90.2	90.2	0.0	90.2	89,5	88,5
Factor de potencia (%)	6.5	35.5	55,5	68.0	75.0	0.0	79,5	81.5	83.0
Velocidad (RPM)	1.800	1.795	1.788	1.782	1.775	0	1.768	1.760	1.750
Aumento de temperatura en Florida	0.0	0.0	0.0	0.0	85.0	0.0	0.0	0.0	0.0
Par motor (pies-libras)	0.00	5,50	11.00	16.60	22.20	0.00	28.00	33,50	44,50
