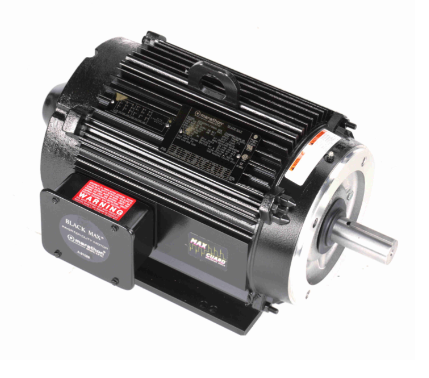

Marathon Black Max® Inverter Duty Speed Ratio Motor, 7.50 HP, 3 Ph, 60 Hz, 230/460 V, 1800 RPM, 213TC Frame, TENV - Y545 Part #:213THTL7726 Catalog #:Y545
Marathon Black Max® Inverter Duty Speed Ratio Motor, 7.50 HP, 3 Ph, 60 Hz, 230/460 V, 1800 RPM, 213TC Frame, TENV - Y545 Part #:213THTL7726 Catalog #:Y545 - comprar en línea
Marathon Black Max® Inverter Duty Speed Ratio Motor, 7.50 HP, 3 Ph, 60 Hz, 230/460 V, 1800 RPM, 213TC Frame, TENV - Y545 Part #:213THTL7726 Catalog #:Y545
Marathon Black Max® Inverter Duty Speed Ratio Motor, 7.50 HP, 3 Ph, 60 Hz, 230/460 V, 1800 RPM, 213TC Frame, TENV - Y545 Part #:213THTL7726 Catalog #:Y545 - comprar en línea
Inicio > Motores Marathon y Lesson > Marathon Black Max® Inverter Duty Speed Ratio Motor, 7.50 HP, 3 Ph, 60 Hz, 230/460 V, 1800 RPM, 213TC Frame, TENV - Y545 Part #:213THTL7726 Catalog #:Y545

Marathon Black Max® Inverter Duty Speed Ratio Motor, 7.50 HP, 3 Ph, 60 Hz, 230/460 V, 1800 RPM, 213TC Frame, TENV - Y545 Part #:213THTL7726 Catalog #:Y545

Descripción

CARACTERÍSTICAS PRINCIPALES

Sistema de aislamiento MAX GUARD® Clase F

Operación de par constante desde 0 hasta la velocidad base en Vector Drive

Operación a potencia constante hasta el doble de RPM base

Optimizado para funcionamiento con inversor IGBT (diseño NEMA A)

Termostatos normalmente cerrados (uno por fase, Clase F)

Provisiones de codificador y freno incluidas en el extremo de transmisión opuesto (freno máximo de 10 lb-ft, consulte las secciones Modificaciones y/o Kits de accesorios)

Construcción de marco de aluminio

Otras opciones según código de modelo

En stock

Se envía hoy

1 año de garantía contra defectos de fabricación.

https://www.seivarsa.com.mx/

Especificaciones de la placa de identificación

Fase: 3 Potencia de salida HP: 7,50 caballos de fuerza
Potencia de salida KW: 5,6 kW Voltaje: 230/460 V
Velocidad: 1765 rpm Factor de servicio: 1
Marco: 213TC Recinto: Totalmente cerrado sin ventilación
Protección térmica: Termostato Eficiencia: 90,2 %
Temperatura ambiente: 40 °C Frecuencia: 60 Hz
Actual: 21,0/10,5 A Factor de potencia: 76
Deber: Continuo Clase de aislamiento: F
Código de diseño: INV Código KVA: yo
Tamaño del cojinete del extremo de transmisión: 6309 Tamaño del cojinete del extremo de transmisión Opp: 6206
UL: Reconocido CSA: Y
ES: Y Código IP: 43
Número de velocidades: 1

Especificaciones técnicas

Tipo eléctrico: Servicio del inversor de jaula de ardilla Método de inicio: Solo inversor
Polacos: 4 Rotación: Reversible
Resistencia principal: 1,02 ohmios Montaje: Base rígida
Orientación del motor: Horizontal Cojinete del extremo de transmisión: Pelota
Cojinete del extremo de transmisión opuesto: Pelota Material del marco: Aluminio
Tipo de eje: yo Longitud total: 20,54 pulgadas
Longitud del marco: 10,25 pulgadas Diámetro del eje: 1,375 pulgadas
Extensión del eje: 3,12 pulgadas Montaje/Montaje en caja: CAPAZ F1/F2
Carga del inversor: CONSTANTE 1000:1

Especificaciones generales

Código EAN: 4250 ... 722856024817 Peso: 135,00 libras
Longitud del paquete: 22,50 PULGADAS Ancho del paquete: 16,81 pulgadas
Altura del paquete: 14,00 PULGADAS HTC: 8501.52.4000
País de origen: Estados Unidos de América

Características de velocidad

Punto de curva Corriente (amperios) Actual (%) Par motor (pies-libras) Par motor (%) Velocidad (RPM) Potencia nominal (KW) Factor de potencia (%) Potencia nominal (CV)
2/3 75,00 714.0 60,00 269.0 1.200     7,50
1/3 88.00 838.0 53,00 238.0 600     7,50
Rotor bloqueado 90,00 857.0 59,50 267.0 0   41.5 7,50
Levantar 85,00 810.0 55,00 247.0 900     7,50
Carga completa 10,50 100.0 22.30 100.0 1.765     7,50
Descomponer 55,00 524.0 95,50 428.0 1.515   72.0 7,50
Sin carga 5,50 52.0 0.00 0.0 1.800     7,50

Características de carga

% de carga nominal 0 % 25 % 50 % 75 % 100 % 115 % 125 % 150 % 200 %
Corriente (amperios) 5,50 6.00 7.20 8,50 10,50 11.40 12.20 14,50 19.00
Potencia nominal (KW) 0,40 1,70 3.20 4.70 6.20 7.20 7.80 9,50 12,90
Eficiencia (%) 0.0 81.0 87,5 89,5 90.2 90.0 89,5 88,5 87.0
Factor de potencia (%) 6.5 36.0 56,5 69.0 76.0 78.8 80.0 82,5 84.0
Velocidad (RPM) 1.800 1.792 1.782 1.772 1.765 1.760 1.755 1.740 1.715
Aumento de temperatura en Florida 0.0 0.0 0.0 0.0 80.0 0.0 0.0 0.0 0.0
Par motor (pies-libras) 0.00 5,50 11.00 16,80 22.30 25,70 28.00 34.00 45,90
