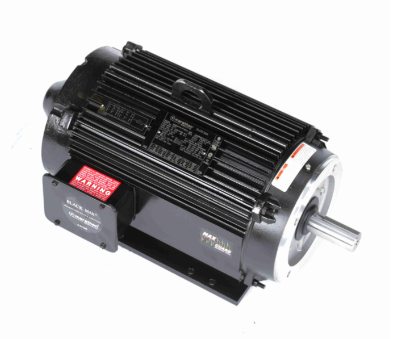

Marathon Black Max® Inverter Duty Speed Ratio Motor, 10 HP, 3 Ph, 60 Hz, 230/460 V, 1800 RPM, 215TC Frame, TENV - Y547 Part #:215THTL7726 Catalog #:Y547
Marathon Black Max® Inverter Duty Speed Ratio Motor, 10 HP, 3 Ph, 60 Hz, 230/460 V, 1800 RPM, 215TC Frame, TENV - Y547 Part #:215THTL7726 Catalog #:Y547 - comprar en línea
Marathon Black Max® Inverter Duty Speed Ratio Motor, 10 HP, 3 Ph, 60 Hz, 230/460 V, 1800 RPM, 215TC Frame, TENV - Y547 Part #:215THTL7726 Catalog #:Y547
Marathon Black Max® Inverter Duty Speed Ratio Motor, 10 HP, 3 Ph, 60 Hz, 230/460 V, 1800 RPM, 215TC Frame, TENV - Y547 Part #:215THTL7726 Catalog #:Y547 - comprar en línea
Inicio > Motores Marathon y Lesson > Marathon Black Max® Inverter Duty Speed Ratio Motor, 10 HP, 3 Ph, 60 Hz, 230/460 V, 1800 RPM, 215TC Frame, TENV - Y547 Part #:215THTL7726 Catalog #:Y547

Marathon Black Max® Inverter Duty Speed Ratio Motor, 10 HP, 3 Ph, 60 Hz, 230/460 V, 1800 RPM, 215TC Frame, TENV - Y547 Part #:215THTL7726 Catalog #:Y547

Descripción

CARACTERÍSTICAS PRINCIPALES

Sistema de aislamiento MAX GUARD® Clase F

Operación de par constante desde 0 hasta la velocidad base en Vector Drive

Operación a potencia constante hasta el doble de RPM base

Optimizado para funcionamiento con inversor IGBT (diseño NEMA A)

Termostatos normalmente cerrados (uno por fase, Clase F)

Provisiones de codificador y freno incluidas en el extremo de transmisión opuesto (freno máximo de 10 lb-ft, consulte las secciones Modificaciones y/o Kits de accesorios)

Construcción de marco de aluminio

Otras opciones según código de modelo

En stock

Se envía hoy

1 año de garantía contra defectos de fabricación.

https://www.seivarsa.com.mx/

Especificaciones de la placa de identificación

Fase: 3 Potencia de salida HP: 10 caballos de fuerza
Potencia de salida KW: 7,5 kW Voltaje: 230/460 V
Velocidad: 1774 rpm Factor de servicio: 1
Marco: 215TC Recinto: Totalmente cerrado sin ventilación
Protección térmica: Sin protección Eficiencia: 90,2 %
Temperatura ambiente: 40 °C Frecuencia: 60 Hz
Actual: 27,0/13,5 A Factor de potencia: 76
Deber: Continuo Clase de aislamiento: F
Código de diseño: INV Código KVA: METRO
Tamaño del cojinete del extremo de transmisión: 6309 Tamaño del cojinete del extremo de transmisión Opp: 6206
UL: Reconocido CSA: Y
ES: Y Código IP: 43
Número de velocidades: 1

Especificaciones técnicas

Tipo eléctrico: Servicio del inversor de jaula de ardilla Método de inicio: Solo inversor
Polacos: 4 Rotación: Reversible
Resistencia principal: .59 ohmios Montaje: Base rígida
Orientación del motor: Horizontal Cojinete del extremo de transmisión: Pelota
Cojinete del extremo de transmisión opuesto: Pelota Material del marco: Aluminio
Tipo de eje: yo Longitud total: 23,04 pulgadas
Longitud del marco: 12,75 pulgadas Diámetro del eje: 1,375 pulgadas
Extensión del eje: 3,12 pulgadas Montaje/Montaje en caja: Compatible con F1/F2
Carga del inversor: CONSTANTE 1000:1

Especificaciones generales

Código EAN: 4250 ... 722856024831 Peso: 183,00 libras
Longitud del paquete: 30,50 PULGADAS Ancho del paquete: 16,81 pulgadas
Altura del paquete: 14,00 PULGADAS HTC: 8501.52.4000
País de origen: Estados Unidos de América

Características de velocidad

Punto de curva Corriente (amperios) Actual (%) Par motor (pies-libras) Par motor (%) Velocidad (RPM) Potencia nominal (KW) Factor de potencia (%) Potencia nominal (CV)
Levantar 105,00 778.0 100.00 338.0 900     10.00
Sin carga 7.40 55.0 0.00 0.0 1.800     10.00
Rotor bloqueado 125,00 926.0 110,00 372.0 0   43.0 10.00
Carga completa 13,50 100.0 29,60 100.0 1.774     10.00
1/3 115,00 852.0 100.00 338.0 600     10.00
Descomponer 70,00 519.0 125,00 422.0 1.600   70.0 10.00
2/3 90,00 667.0 115,00 389.0 1.200     10.00

Características de carga

% de carga nominal 0 % 25 % 50 % 75 % 100 % 125 % 150 % 200 %
Corriente (amperios) 7.40 8.00 9,50 11.20 13,50 16.00 18,50 25,00
Potencia nominal (KW) 0,50 2.30 4.20 6.20 8.20 10.30 12.20 16,70
Eficiencia (%) 0.0 82,5 87,5 90.2 90.2 90.2 90.2 89.0
Factor de potencia (%) 7.0 36.0 56.0 69.0 76.0 80.0 82.0 83.0
Velocidad (RPM) 1.800 1.792 1.786 1.780 1.774 1.766 1.758 1.740
Aumento de temperatura en Florida 0.0 0.0 0.0 0.0 90.0 0.0 0.0 0.0
Par motor (pies-libras) 0.00 7,50 14,70 22.20 29,60 37.20 45,00 60,40
