Descripción

CARACTERÍSTICAS PRINCIPALES

Motores pintados con epoxi aprobados por el USDA

Motores NEMA

Tipos de montaje con base rígida y cara C

Diseños aprobados por BISSC; sellos de contacto de doble labio y sellos de anillo en V utilizados para sellos de eje

Motores de freno y motores de bomba de lavado disponibles

Reconocido por UL y certificado por CSA

Otras opciones según código de modelo

En stock

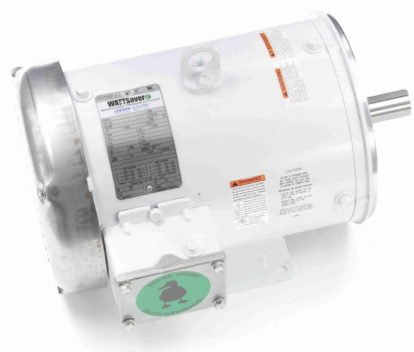

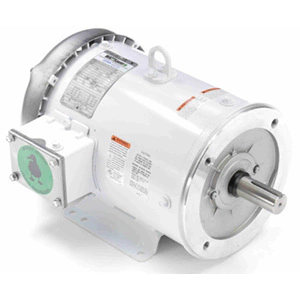

Name: Leeson White Duck™ General Purpose Motor, 5 HP, 3 Ph, 60 Hz, 230/460 V, 1800 RPM, 184TC Frame, TEFC - 132201.00
Brand: Motores Marathon y Lesson
SKU: 132201.00

Se envía hoy

1 año de garantía contra defectos de fabricación.

https://www.seivarsa.com.mx/

Especificaciones de la placa de identificación

Fase:	3	Potencia de salida HP:	5 caballos de fuerza
Potencia de salida KW:	3,7 kW	Voltaje:	230/460 V
Velocidad:	1760 rpm	Factor de servicio:	1.15
Marco:	184TC	Recinto:	Totalmente cerrado, refrigerado por ventilador
Protección térmica:	Sin protección	Eficiencia:	89,5 %
Temperatura ambiente:	40 °C	Frecuencia:	60 Hz
Actual:	12,6/6,3 A	Factor de potencia:	83.1
Deber:	Continuo	Clase de aislamiento:	F
Código de diseño:	B	Código KVA:	Yo
Tamaño del cojinete del extremo de transmisión:	6207	Tamaño del cojinete del extremo de transmisión Opp:	6205
UL:	Conocido	CSA:	Y
ES:	Y	Código IP:	55
Número de velocidades:	1

Especificaciones técnicas

Tipo eléctrico:	Carrera de inducción en jaula de ardilla	Método de inicio:	Al otro lado de la línea
Polacos:	4	Rotación:	Reversible
Resistencia principal:	2,68 ohmios	Montaje:	Base rígida
Orientación del motor:	Horizontal	Cojinete del extremo de transmisión:	Pelota
Cojinete del extremo de transmisión opuesto:	Pelota	Material del marco:	Acero laminado
Tipo de eje:	yo	Longitud total:	15,47 pulgadas
Longitud del marco:	10,00 pulgadas	Diámetro del eje:	1,125 pulgadas
Extensión del eje:	2,75 pulgadas	Montaje/Montaje en caja:	SOLO F1

Especificaciones generales

Código postal:	691720051993	Peso:	90,50 libras
Longitud del paquete:	20,13 PULGADAS	Ancho del paquete:	14,63 pulgadas
Altura del paquete:	12,38 PULGADAS	País natal:	México

Características de velocidad

Punto de curva	Corriente (amperios)	Actual (%)	Par motor (pies-libras)	Par motor (%)	Velocidad (RPM)	Potencia nominal (KW)	Factor de potencia (%)	Potencia nominal (CV)
Rotor bloqueado	49,00	778.0	30.10	201.0	0	0.00	0.0	5.00
Carga completa	6.30	100.0	14,96	100.0	1.760	4.17	0.0	5.00
Descomponer	0.00	0.0	50,20	336.0	0	0.00	0.0	5.00
Dominadas	0.00	0.0	29,80	199.0	0	0.00	0.0	5.00

Características de carga

% de carga nominal	0 %	25 %	50 %	75 %	100 %	115 %	125 %	150 %
Corriente (amperios)	2.40	2.80	3.72	4,90	6.30	7.20	7.80	9.46
Potencia nominal (KW)	0,13	1.09	2.10	3.10	4.17	4.83	5.30	6.49
Eficiencia (%)	0.0	85.9	88.9	90.2	89,5	89.3	88.0	86.2
Factor de potencia (%)	6.8	48.8	70.9	79.4	83.0	84.2	85.3	86.1
Velocidad (RPM)	1.798	1.790	1.779	1.768	1.760	1.747	1.742	1.727
Aumento de temperatura en Florida	0.0	0.0	0.0	0.0	65.0	0.0	0.0	0.0
Par motor (pies-libras)	0.00	3.68	7.39	11.13	14,96	17.38	18,84	22,80
