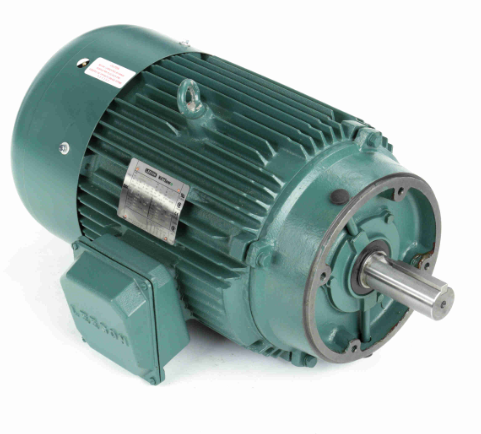

Leeson General Purpose Motor, 15 & 10 HP, 3 Ph, 60 & 50 Hz, 230/460 & 190/380 V, 3600 & 3000 RPM, 215TC Frame, TEFC - 171349.60 Part #:171349.60 Catalog #:171349.60
Inicio > Motores Marathon y Lesson > Leeson General Purpose Motor, 15 & 10 HP, 3 Ph, 60 & 50 Hz, 230/460 & 190/380 V, 3600 & 3000 RPM, 215TC Frame, TEFC - 171349.60 Part #:171349.60 Catalog #:171349.60

Leeson General Purpose Motor, 15 & 10 HP, 3 Ph, 60 & 50 Hz, 230/460 & 190/380 V, 3600 & 3000 RPM, 215TC Frame, TEFC - 171349.60 Part #:171349.60 Catalog #:171349.60

Descripción

CARACTERÍSTICAS PRINCIPALES

Clasificado para inversor; con nombre y marca para funcionamiento a 50 Hz

Sistemas de aislamiento de clase B, marco de clase F 140 y superior

Rodamientos de bolas blindados para aplicaciones de acoplamiento directo. Póngase en contacto con su oficina de ventas local para aplicaciones de carga con correa.

Hierro fundido

Reconocido por UL y certificado por CSA

Otras opciones según código de modelo

En stock

Se envía hoy

1 año de garantía contra defectos de fabricación.

https://www.seivarsa.com.mx/

Especificaciones de la placa de identificación

Fase: 3 Potencia de salida HP: 15 y 10 caballos
Potencia de salida KW: 11,2 y 7,5 kW Voltaje: 230/460 y 190/380 V
Velocidad: 3520 y 2945 rpm Factor de servicio: 1.15 y 1.15
Marco: 215TC Recinto: Totalmente cerrado, refrigerado por ventilador
Protección térmica: Sin protección Eficiencia: 91,7 y 91,7 %
Temperatura ambiente: 40 °C Frecuencia: 60 y 50 Hz
Actual: 35/17,5 y 29/14,5 A Factor de potencia: 88,5
Deber: Continuo Clase de aislamiento: F
Código de diseño: B Código KVA: GRAMO
Tamaño del cojinete del extremo de transmisión: 6308 Tamaño del cojinete del extremo de transmisión Opp: 6306
UL: Conocido CSA: Y
ES: Y Código IP: 55
Número de velocidades: 1

Especificaciones técnicas

Tipo eléctrico: Inversor de jaula de ardilla clasificado Método de inicio: Línea o inversor
Polacos: 2 Rotación: Reversible
Resistencia principal: .5505 ohmios Montaje: Redondo
Orientación del motor: Horizontal Cojinete del extremo de transmisión: Pelota
Cojinete del extremo de transmisión opuesto: Pelota Material del marco: Hierro fundido
Tipo de eje: yo Longitud total: 20,36 pulgadas
Diámetro del eje: 1,375 pulgadas Extensión del eje: 3,38 pulgadas
Montaje/Montaje en caja: CAPAZ F1/F2

Especificaciones generales

Código postal: 691720044087 Peso: 182,00 libras
Longitud del paquete: 23,35 PULGADAS Ancho del paquete: 16,97 pulgadas
Altura del paquete: 16,00 PULGADAS País natal: Porcelana

Características de velocidad

Punto de curva Corriente (amperios) Actual (%) Par motor (pies-libras) Par motor (%) Velocidad (RPM) Potencia nominal (KW) Factor de potencia (%) Potencia nominal (CV)
1/3 111,00 634.0 40,70 182.0 1.200     15.00
Dominadas 106,50 608.0 45,50 204.0 1.800     15.00
Rotor bloqueado 116,00 671.0 42,00 188.0 0     15.00
2/3 99,50 568.0 56,50 253.0 2.400     15.00
Sin carga 5.00 28.0 0.00 0.0 3.600     15.00
Descomponer 79,50 454.0 68,00 305.0 3.100     15.00
Carga completa 17,50 100.0 22.30 100.0 3.520     15.00

Características de carga

% de carga nominal 0 % 25 % 50 % 75 % 100 % 115 % 125 %
Corriente (amperios) 5.00 7.00 10.00 13,50 17,50 20.00 22.00
Potencia nominal (KW) 0,29 3.10 6.00 9.00 12.10 13,80 15.30
Eficiencia (%) 0.0 88,5 92.4 92.4 91.7 91.7 91.0
Factor de potencia (%) 7.0 55.0 76.0 83.5 88,5 88.0 88.0
Velocidad (RPM) 3.600 3.580 3.565 3.545 3.520 3.515 3.500
Aumento de temperatura en Florida 0.0 0.0 0.0 0.0 60.0 75.0 0.0
Par motor (pies-libras) 0.00 5,50 11.00 16,70 22.30 25,90 28.20
