Descripción

CARACTERÍSTICAS PRINCIPALES

El listado de componentes reconocidos por UL y la certificación CSA garantizan que el producto es seguro para su uso.

Los rodamientos de bolas con doble blindaje proporcionan una vida útil más larga.

El diseño de servicio continuo o de aire continuo permite un funcionamiento constante a la potencia nominal (como se indica).

Varias configuraciones de montaje (como se indica).

Otras opciones según código de modelo

En stock

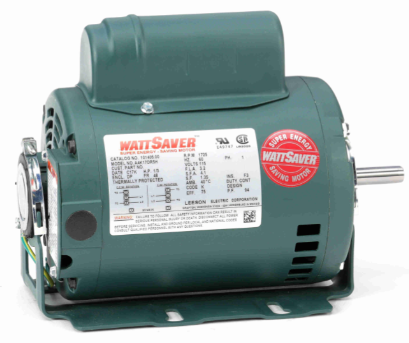

Name: Leeson Fan and Blower Motor, 0.33 HP, 1 Ph, 60 Hz, 115 V, 1800 RPM, 48 Frame, DP - 101405.00 Part #:101405.00 Catalog #:101405.00
Brand: Motores Marathon y Lesson
SKU: 101405.00

Se envía hoy

1 año de garantía contra defectos de fabricación.

https://www.seivarsa.com.mx/

Especificaciones de la placa de identificación

Fase:	1	Potencia de salida HP:	0,33 caballos de fuerza
Potencia de salida KW:	0,25 kW	Voltaje:	115 voltios
Velocidad:	1725 rpm	Factor de servicio:	1.35
Marco:	48	Recinto:	A prueba de goteos
Protección térmica:	Automático	Eficiencia:	75 %
Temperatura ambiente:	40 °C	Frecuencia:	60 Hz
Actual:	3.2 A	Factor de potencia:	94
Deber:	Continuo	Clase de aislamiento:	F
Código de diseño:	SIN CÓDIGO DE DISEÑO	Código KVA:	K
Tamaño del cojinete del extremo de transmisión:	6203	Tamaño del cojinete del extremo de transmisión Opp:	6203
UL:	Reconocido	CSA:	Y
ES:	norte	Código IP:	22
Número de velocidades:	1

Especificaciones técnicas

Tipo eléctrico:	Condensador de arranque Condensador de funcionamiento	Método de inicio:	A través de la línea
Polacos:	4	Rotación:	Selectivo en sentido antihorario
Resistencia principal:	2,24 ohmios	Montaje:	Base resiliente
Orientación del motor:	Horizontal	Cojinete del extremo de transmisión:	Pelota
Cojinete del extremo de transmisión opuesto:	Pelota	Material del marco:	Acero rolado
Tipo de eje:	NEMA 48	Longitud total:	10,39 pulgadas
Longitud del marco:	6,00 pulgadas	Diámetro del eje:	0,500 pulgadas
Extensión del eje:	1,5 pulgadas	Montaje/Montaje en caja:	SOLO F1

Especificaciones generales

Código postal:	691720005507	Peso:	22,00 libras
Longitud del paquete:	16,12 PULGADAS	Ancho del paquete:	10,25 PULGADAS
Altura del paquete:	9,12 PULGADAS	País de origen:	México

Características de velocidad

Punto de curva	Corriente (amperios)	Actual (%)	Par motor (pies-libras)	Par motor (%)	Velocidad (RPM)	Potencia nominal (KW)	Factor de potencia (%)	Potencia nominal (CV)
Levantar	0.00		17.40	109.0	0			0,33
Descomponer	0.00		37.30	233.0	0			0,33
Rotor bloqueado	27.10		21,70	136.0	0			0,33
Carga completa	3.20		16.00	100.0	1.744			0,33

Características de carga

% de carga nominal	0 %	25 %	50 %	75 %	100 %	125 %	135 %	150 %
Corriente (amperios)	0,96	1.43	1,89	2.42	3.03	3.71	4.30	4,50
Potencia nominal (KW)	0,07	0,14	0,20	0,26	0,33	0,40	0,44	0,49
Eficiencia (%)	0.0	45.6	63.3	71.6	75,5	76.8	76.6	76.1
Factor de potencia (%)	62,5	82.7	90.2	93.4	94.4	94.7	89.0	94.7
Velocidad (RPM)	1.797	1.787	1.774	1.760	1.744	1.725	1.710	1.702
Aumento de temperatura en Florida	0.0	0.0	0.0	0.0	25.0	0.0	36.0	0.0
Par motor (pies-libras)	0.00	3.91	7.88	11.91	16.04	20.26	22.19	24.67
