Descripción

Información General

Alias de negocios globales:

ACS480-04-09A5-4

Código de producto:

3AXD50000047770

Designación de tipo ABB:

ACS480-04-09A5-4

EAN:

6438177458982

Descripción corta:

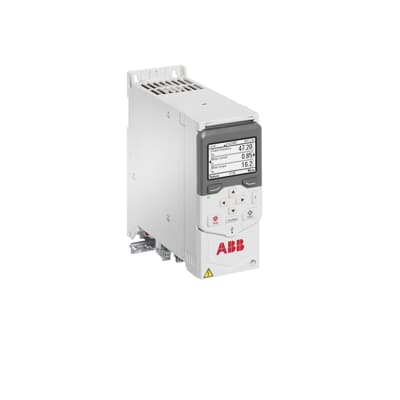

Módulo de variador de frecuencia de propósito general de CA de baja tensión, IEC: Pn 4 kW, 9,4 A, 400 V (ACS480-04-09A5-4)

Descripción larga:

El ACS480 es un paquete listo para usar y capaz para muchas aplicaciones, como compresores, ventiladores y transportadores, en una variedad de industrias ligeras, incluidos alimentos y bebidas, logística y almacenamiento, agua y aguas residuales, y agricultura.

Tiene todas las características esenciales incorporadas de serie, lo que simplifica la selección de la unidad y hace innecesario el uso de hardware adicional. El menú de configuración sencillo y los asistentes permiten una rápida configuración, puesta en servicio, uso y mantenimiento. Es ideal para aplicaciones de velocidad básica y par variable, donde puede aprovechar un diseño compacto y optimizado para gabinete para una solución rentable y eficiente.

Otras opciones según código de modelo

En stock

Name: ACS480-04-09A5-4 LV AC general purpose drive module, IEC: Pn 4 kW, 9.4 A, 400 V (ACS480-04-09A5-4)
Brand: ABB
SKU: 3AXD50000047770

Se envía hoy

1 año de garantía contra defectos de fabricación.

https://www.seivarsa.com.mx/

Clasificación

País de origen:

China (CN)

Finlandia (FI)

Código arancelario:

85044085

Código SA:

850440-- Transformadores eléctricos, convertidores estáticos (por ejemplo: rectificadores) y bobinas de reactancia.- Convertidores estáticos

Descripción de la factura:

ACS480-04-09A5-4 PN: 4,0 kW, ENTRADA: 9,4 A

Por encargo:

Sí

Cantidad mínima de pedido:

1 pieza

Orden múltiple:

1 pieza

Solo cotización:

Unidad de medida para la venta:

pedazo

Dimensiones

Peso del product:

1,7 kilos

3,748 libras

Largo del product:

208 milímetros

8,189 pulgadas

Alto del producto:

223 milímetros

8,780 pulgadas

Ancho del product:

73 milímetros

2,874 pulgadas

Embalaje Nivel 1 Largo:

282 milímetros

11.102 pulgadas

Embalaje Nivel 1 Alto:

273 milímetros

10,748 pulgadas

Embalaje Nivel 1 Ancho:

148 milímetros

5,827 pulgadas

Embalaje Nivel 1 Unidades:

1 tarjeta

Técnico

Número de fases:

Grado de protección:

IP20

Tipo de módulo NEMA:

Tipo Abierto

Sonido dB (A):

63,10 dB(A)

Múltiple información de la batería:

Pila de botón de litio, CR2032, 220 mAh, 3 V, 1 ud., 3 g

Frecuencia (f):

47,5 ... 63 Hz

Tamaño de bastidor:

Tensión de entrada (U en ):

380 ... 480 V

Tipo de montaje:

Módulo

Protocolo de comunicación:

PODER

Dispositivo Net

Ethernet/IP

Modbus

Otros sistemas de bus

PROFIBUS

PROFINET-IO

Protocolo TCP/IP

Número de interfaces de hardware:

Ethernet industrial 0

Otros 2

Paralelo 0

PROFINET 0

RS-232 0

RS-422 0

RS-485 1

TTY de serie 0

USB 1

Incluye:

Unidad de control

Conexión a PC

Entradas analógicas:

Salidas analógicas:

Número de entradas/salidas digitales:

6 / 3

Corriente de salida, uso intensivo (IHD):

7.2 A

Corriente de salida, uso con sobrecarga ligera (ILD):

8,9 A

Corriente de salida, uso normal (In):

9.4 A

Potencia de salida, uso intensivo (PHD):

3,0 kW

Potencia de salida, uso con sobrecarga ligera (PLD):

4,0 kW

Potencia de salida, uso normal (Pn):

4kW

Potencia de salida aparente:

6,5 kVA

Nivel de eficiencia:

IE2

Pérdida en espera:

15W

Eficiencia completa del módulo de accionamiento (61800-9-2):

Punto de operación Frecuencia / Corriente	Pérdida Absoluta	Eficiencia	Pérdida Relativa
0/25 %	62W	84,8 %	0,9 %
0/50 %	73 vatios	90,1 %	1,1 %
0/100 %	105W	92,2 %	1,6 %
50/25 %	64W	91,8 %	1.0 %
50/50 %	80 vatios	94,6 %	1,2 %
50/100 %	119W	95,6 %	1,8 %
90/50 %	90W	96,5 %	1,4 %
90/100 %	140W	97,1 %	2,2 %
