Descripción

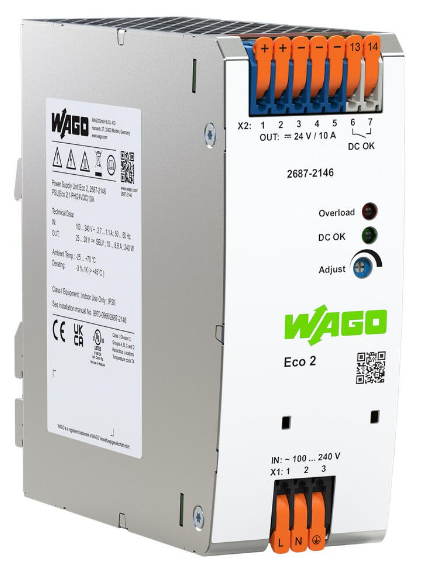

Fuente de alimentación; Eco 2; monofásico; Tensión de salida 24V DC; Corriente de salida 10A; Contacto DC-OK

Otras opciones según código de modelo

En stock

Name: 2687-2146, Fuente de alimentación; Eco 2; monofásico; Tensión de salida 24V DC; Corriente de salida 10A; Contacto DC-OK
Brand: danfoss
SKU: 2687-2146

Se envía hoy

1 año de garantía contra defectos de fabricación.

https://www.seivarsa.com.mx/

Datos técnicos

Entrada

Phases	1
Tensión nominal de entrada Ui nom	1 x AC 100 … 240 V
Rango de tensión de entrada	1 x AC 90 … 264 V
Rango de frecuencia nominal de red	50 … 60 Hz; 0 Hz
Corriente de entrada Ii	≤ 1,1 A (230 VCA; carga nominal); ≤ 2,7 A (100 VCA; carga nominal)
Corriente de irrupción	≤ 25 A (después de 1 ms)
Corrección de factor de potencia (PFC)	Activo
Tiempo de mantenimiento por fallo de red	≥ 25 ms (230 VCA)

Salida

Tensión nominal de salida Uo nom	DC 24 V (SELV)
Rango de tensión de salida	DC 23 … 28 V (regulable)
Configuración predeterminada	DC 24 V
Corriente nominal de salida Io nom	10 A (24 VCC)
Potencia nominal de salida	240W
Desviación de control	≤ 1 %
Ondulación residual	≤ 75 mV (Pico a pico)
Respuesta a sobrecargas	Constant current up to 105 … 110 %; shutdown and automatic restart in the event of a short circuit

Señalización y comunicación

Señales

Indicación de estado óptico (sobrecarga)
Indicación de estado óptico («DC OK»)
Salida de señal digital (DO)

Grado de eficacia/disipaciones

Perdida de potencia Pl	≤ 3 W (230 VAC; no load); ≤ 13 W (230 VCA; carga nominal)
Eficiencia (típ.)	93 %

Protección de circuito

Fusible interno

T 6,3 A / 250 VCA

Seguridad y protección

Tensión de aislamiento (pri.-sec., CA)	3,510V
Tensión de aislamiento (pri.-masa, CA)	2,200V
Tensión de aislamiento (sec.-tierra)	DC 0,5 kV
Clase de protección	I
Clase de protección	IP20; conforme a la norma EN 60529
Categoría de sobretensión	III (≤ 2000 m a.s.l.); II (> 2000 m a.s.l.)
Grado de ensuciamiento	2
Protegido contra cortocircuitos	Sí
Protección contra circuito abierto	Sí
Posibilidad de conexión en paralelo	Sí
Posibilidad de conexión en línea	Sí
MTBF	> 1.000.000 h (según CEI 61709)

Datos de conexión

Tipo de conexión (1)	Entrada/salida/señales
Tecnología de conexión	Push-in CAGE CLAMP®
Conductor rígido	0,2 … 4 mm² / 24 … 12 AWG
Conductor flexible	0,2 … 4 mm² / 24 … 12 AWG
