Descripción

Datos eléctricos

Clasificaciones según IEC/EN

Calificaciones por

IEC/EN 60947-7-1

Categoría de sobretensión

III

Grado de contaminación

Tensión nominal

500 voltios

Tensión de sobretensión nominal

6kV

Corriente nominal

24 A

Corriente en la sección del conductor (máx.) mm²

28 A

Calificaciones por UL

Aprobaciones por

UL 1059

Utilizar grupo

Tensión nominal

300 voltios

600 voltios

Corriente nominal

20 A

5 A

Calificaciones por CSA

Aprobaciones por

CSA 22.2 N.º 158

Utilizar grupo

Tensión nominal

300 voltios

Corriente nominal

20 A

Información ex

Referencia a zonas peligrosas	Ver “Descargas – Documentación – Información adicional: Sección técnica; Explicaciones técnicas”
Calificaciones por	ATEX: PTB 03 ATEX 1162 U / IECEx: PTB 03.0004U (Ex eb IIC Gb)
Tensión nominal EN (Ex e II)	440 voltios
Corriente nominal (Ex e II)	19 A
Corriente nominal (Ex e II) con puente	17 A

Pérdida de potencia

Pérdida de potencia por polo (potencial)	0,766 W
Corriente nominal I N para pérdida de potencia especificada	24 A
Valor de resistencia para pérdida de potencia específica dependiente de la corriente	0,001 Ω

Otras opciones según código de modelo

En stock

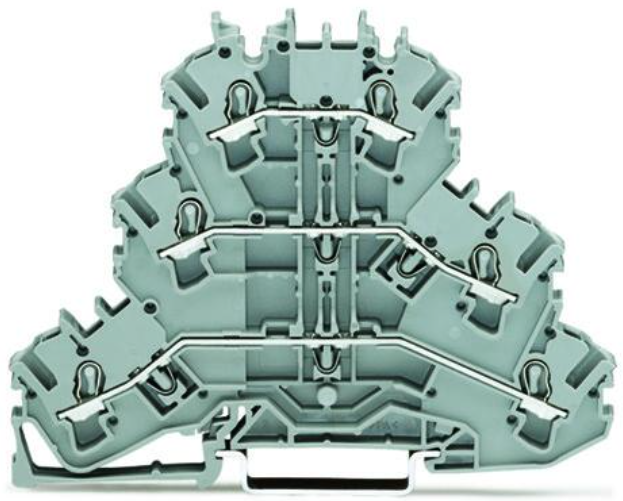

Name: 2002-3201;Borna de tres pisos;50 PZAS POR CAJA; Borna de paso/paso/paso; L/L/L; sin porta-etiquetas; Apropiado para aplicaciones Ex e II; para carril
Brand: danfoss
SKU: 2002-3201

Se envía hoy

1 año de garantía contra defectos de fabricación.

https://www.seivarsa.com.mx/

Datos de conexión

Unidades de sujeción	6
Número total de potenciales	3
Número de niveles	3
Número de ranuras para puentes	6

Conexión 1

Tecnología de conexión	ABRAZADERA DE JAULA a presión ®
Número de puntos de conexión	3
Tipo de actuación	Herramienta operativa
Materiales conductores conectables	Cobre
Sección transversal nominal	2,5 mm²
Conductor sólido	0,25… 4 mm²/calibre 22… 12 AWG
Conductor sólido; terminación a presión	0,75… 4 mm²/calibre 18… 12 AWG
Conductor de hebra fina	0,25… 4 mm²/calibre 22… 12 AWG
Conductor de hilos finos; con casquillo aislado	0,25… 2,5 mm²/calibre 22… 14 AWG
Conductor de hilos finos; con casquillo; terminación a presión	1… 2,5 mm²/calibre 18… 14 AWG
Nota (sección transversal del conductor)	Dependiendo de la característica del conductor, también se puede insertar un conductor con una sección transversal más pequeña a través de una terminación push-in.
Longitud de la tira	10… 12 mm / 0,39… 0,47 pulgadas
Dirección del cableado	Cableado de entrada frontal

Conexión 2

Número de puntos de conexión 2

Datos físicos

Ancho	5,2 mm/0,205 pulgadas
Altura	93,3 mm / 3,673 pulgadas
Profundidad desde el borde superior del riel DIN	81,3 mm / 3,201 pulgadas

Datos mecánicos

Marcado potencial	L/L/L
Tipo de montaje	Carril DIN-35
Nivel de calificación	Marcado central/lateral

Datos del material

Color	gris
Grupo de materiales	I
Material de aislamiento (carcasa principal)	Poliamida (PA66)
Clase de inflamabilidad según UL94	V0
Carga de fuego	0,344 MJ
Peso	16,8 gramos
